사진 |
| |
 |
| |
|
| |
제품개요 |
| |
Hall Sensor는 Hall 효과 (Hall Effect)를 이용한 자기센서로 외부자계에 비례하여
전압신호를 출력하는 제품입니다. |
| |
|
| |
용도 |
| |
- |
자성체의 위치나 회전을 감지하는 곳에 사용 |
| |
|
(예 : Brushless DC모터, 비접촉식 스위치) |
| |
- |
자기장의 세기를 감지하는 곳에 사용 (예 : 비접촉식 전류센서) |
| |
|
|
| |
특징 |
| |
- |
InSb 박막을 증착법을 이용하여 제조한 고감도 자기센서 |
| |
- |
chip-on-chip sandwich 구조를 사용하여 높은 출력전압 실현 |
| |
- |
고신뢰성을 위해 전극막은 증착공정으로 제조하고 리드프레임과의 연결은 gold wire를 사용하여 연결 |
| |
|
|
| |
전기적 특성사양 (측정온도 = 25℃) |
| |
| |
기호 |
SH-12A/SH-82A |
Unit |
| Condition |
Min |
Max |
| 출력전압 |
VH |
Vin=1V, B=500G |
122 |
320 |
mV |
| 입력저항 |
Rin |
I=1mA |
240 |
550 |
Ω |
| 출력저항 |
Rout |
I=1mA |
240 |
550 |
Ω |
| 불평형전압 |
V0 |
Vin=1V, B=0G |
-7 |
7 |
mV |
| 출력전압의 온도계수 |
α |
Ta= 0~+40℃ |
- |
-1.8 |
%/℃ |
| 입출력저항의 온도계수 |
β |
Ta= 0~+40℃ |
- |
-1.8 |
%/℃ |
|
| |
※ VH〓VHM-VO (VHM
:자계 500G에서 측정된 출력전압) |
| |
|
|
| |

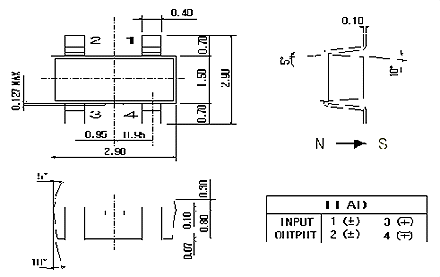

외관 치수(단위:mm) |
| |
- |
SH-12A |
| |
 |
| |
|
| |
- |
SH-82A |
| |
 |
| |
|
|
